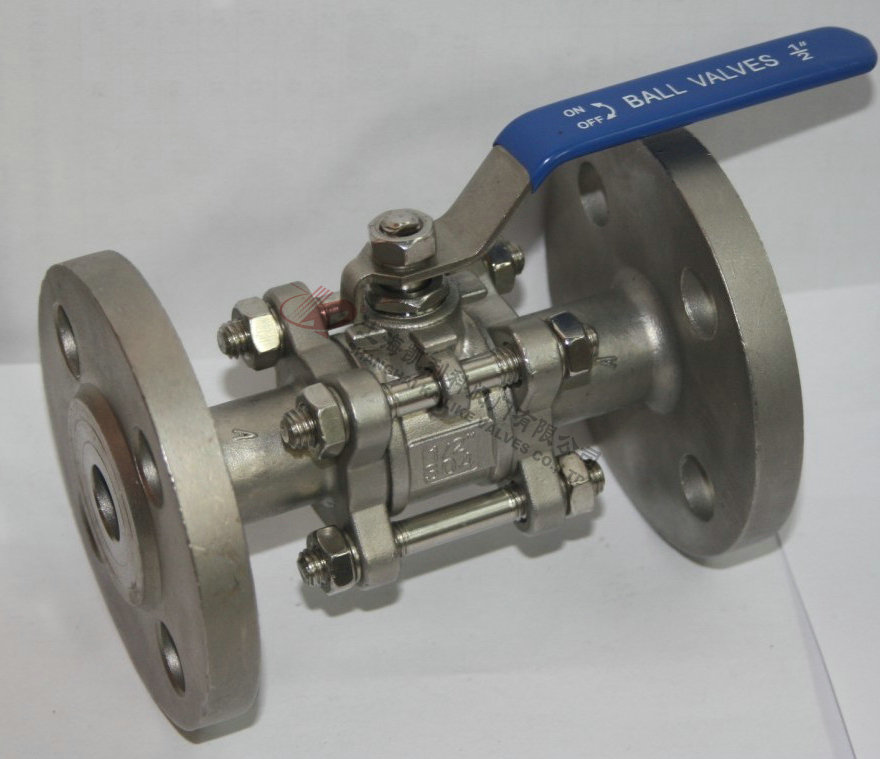

Q41F三片式法兰球阀
Q41F三片式法兰球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
|
产品名称： |
三片式法兰球阀 |
产品型号： |
Q41F |
|
公称通径： |
DN6～DN100 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～6.4Mpa（W.O.G） |
连接方式： |
法兰 |
|
适用温度： |
-20～232℃～350℃ |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气及某些腐蚀性液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Q41F三片式法兰球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
执行标准
设计规范：GB/T 12237
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220
产品特征。
|
公称压力 |
1.6-6.4MPa |
|
适用稳定范围 |
-20～232℃～350℃ |
|
适用介质 |
水、油、气及某些腐蚀性液体（W。O。G） |
|
对焊标准(BW) |
GB12224.ANSIB16.25 |
主要零件材料
|
零件名称 |
材质 |
|
不锈钢 |
碳钢 |
|
螺栓 |
不锈钢SS304 |
碳钢 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
碳钢 |
|
阀盖 |
不锈钢CF8/CF8M |
碳钢WCB |
|
阀体 |
不锈钢CF8/CF8M |
碳钢WCB |
|
球体 |
不锈钢CF8 |
不锈钢CF8 |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
压紧螺母 |
不锈钢SS316 |
不锈钢SS304 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
外形结构图
主要连接尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
声明：【Q41F三片式法兰球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q41F三片式法兰球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
