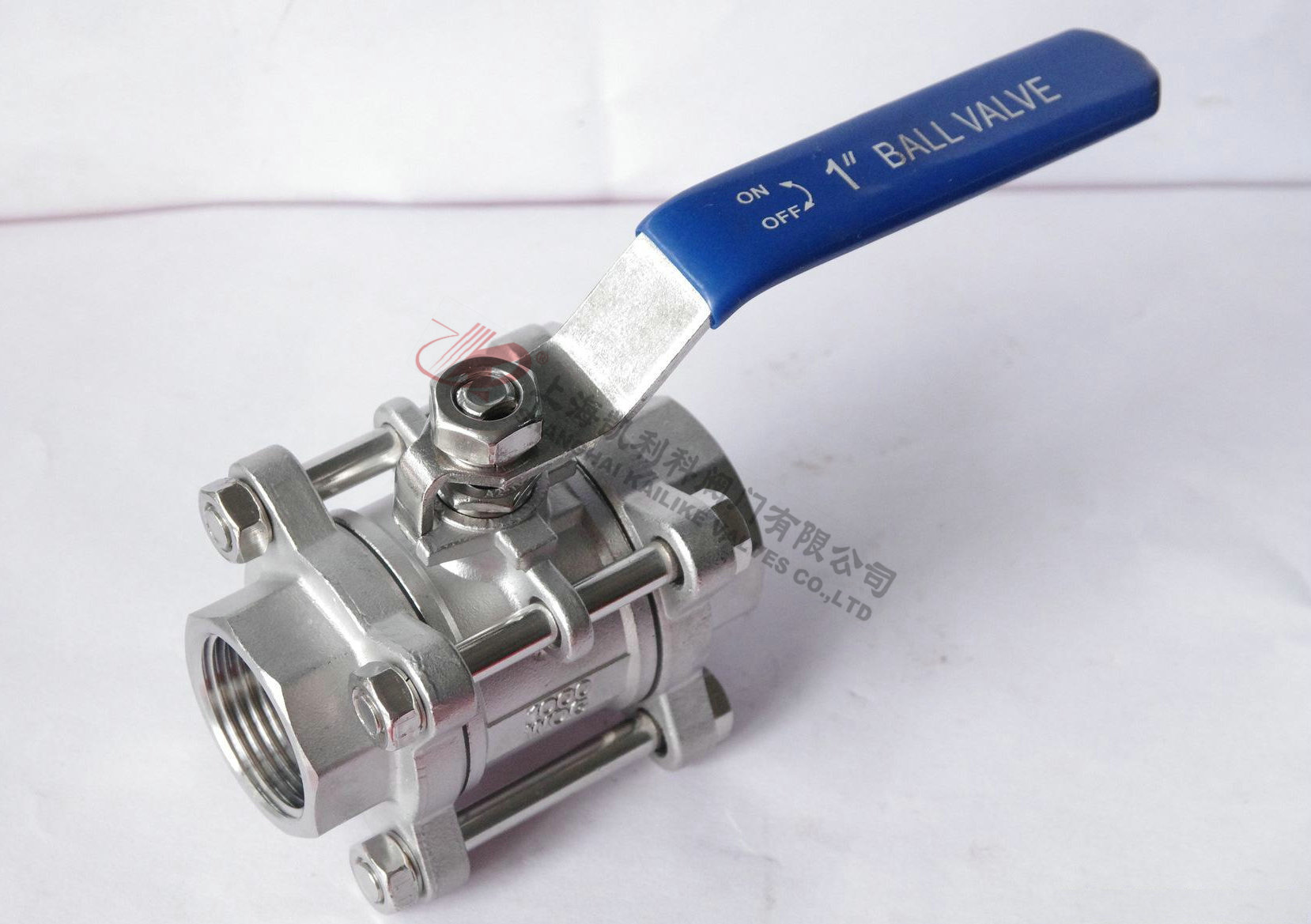

Q11F三片式内螺纹球阀
Q11F三片式内螺纹球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
|
产品名称： |
三片式内螺纹球阀 |
产品型号： |
Q11F |
|
公称通径： |
DN6～DN100 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～6.4Mpa（W.O.G） |
连接方式： |
内螺纹 |
|
适用温度： |
-20～232℃～350℃ |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气及某些腐蚀性液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Q11F三片式内螺纹球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点

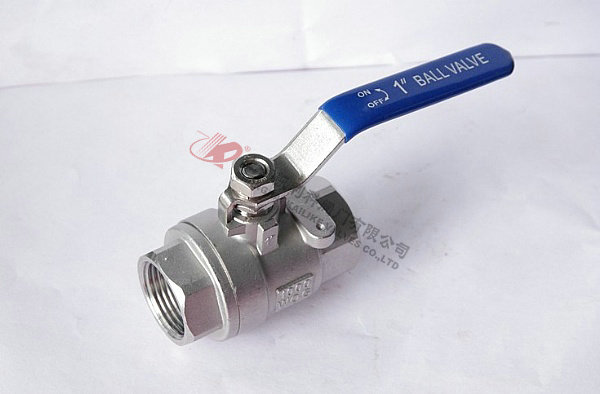

三片式内螺纹球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
产品特征
|
公称压力 |
适用介质 |
适用稳定范围 |
螺纹类型 |
|
1.6-6.4MPa |
水、油、气及某些腐蚀性液体（W。O。G） |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
主要技术参数
|
公称通径 |
DN（mm） |
6～100mm |
|
公称压力 |
PN（MPa） |
2.5 |
4.0 |
6.4 |
|
试验压力 |
强度试验压力 |
3.8 |
6.0 |
9.6 |
|
高密封试验压力 |
3.0 |
4.8 |
7.6 |
|
低压气密封试验压力 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等。 |
|
适用温度 |
< 150℃（PTFE） < 300℃（PLL） |
主要零件材料
|
NO |
零件名称 |
PART NAME |
材料（MATERIAL） |
|
1 |
阀体 |
Body |
CF8M CF8 WCB |
|
2 |
阀盖 |
Cap |
CF8M CF8 WCB |
|
3 |
阀座 |
Seat |
RPTFE |
|
4 |
球 |
Ball |
SS304 SS316 |
|
5 |
密封垫 |
Seal Gasket |
PTFE |
|
6 |
阀杆密封 |
Stem Seal |
PTFE |
|
7 |
阀杆 |
Stem |
SS316 |
|
8 |
阀杆填料 |
Stem Packing |
PTFE |
|
9 |
填料压盖 |
Packing gland |
SS304 |
|
10 |
弹性垫圈 |
Spring washer |
SS301 |
|
11 |
手柄 |
Handle |
SS304 |
|
12 |
螺母 |
Stem Nut |
SS304 |
外形结构图
外形连接尺寸
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
声明：【Q11F三片式内螺纹球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q11F三片式内螺纹球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
