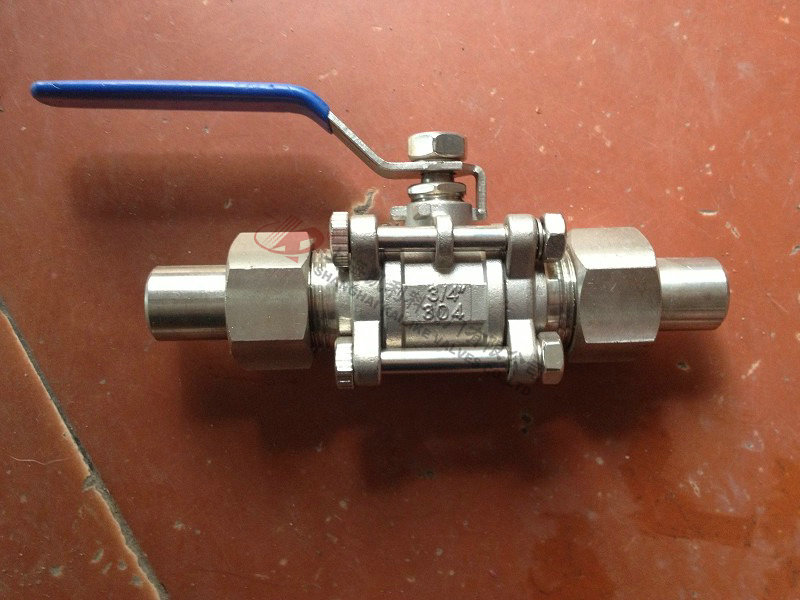

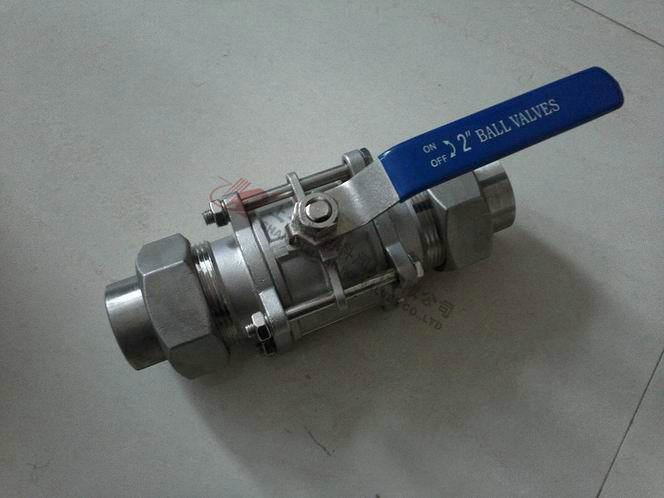

Q21F三片式活接对焊球阀
Q21F三片式活接对焊球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
|
产品名称： |
三片式活接对焊球阀 |
产品型号： |
Q21F |
|
公称通径： |
DN6～DN100 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～6.4Mpa（W.O.G） |
连接方式： |
活接对焊 |
|
适用温度： |
-20～232℃～350℃ |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气及某些腐蚀性液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Q21F三片式活接对焊球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点
1由三部分组成，便于后期维护与更换。
2先进的硅溶胶工艺，结构合理、造型美观。
3阀座采用弹性密封结构，开关省力，轻巧，密封性能良好。
4阀杆采用有倒密封下装式结构，阀杆不会因为内部受压飞出，确保安全性。
产品特征
|
公称压力 |
1.6-6.4MPa |
|
适用稳定范围 |
-20～232℃～350℃ |
|
适用介质 |
水、油、气及某些腐蚀性液体（W。O。G） |
|
对焊标准(BW) |
GB12224.ANSIB16.25 |
主要零件材料
|
零件名称 |
材质 |
|
阀体 |
不锈钢CF8M |
碳钢WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不锈钢SS304 |
不锈钢SS304 |

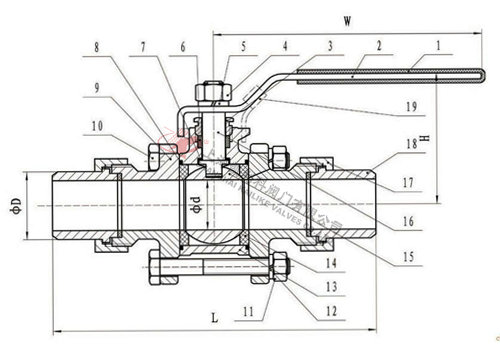

外形结构图
主要连接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
|
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
|
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
|
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
|
H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
|
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
声明：【Q21F三片式活接对焊球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q21F三片式活接对焊球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
