Q41PPL一体式高温球阀

您的位置:阀门 - 球阀 - Q41PPL一体式高温球阀 更新时间:2024-03-27 09:03:46
Q41PPL一体式高温球阀
  • 质量安全:压力、材质、密封等全方位检测确保质量过关!
  • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
  • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
    导读:Q41PPL一体式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦...

  • 产品描述
  • 在线询价
  • 技术咨询

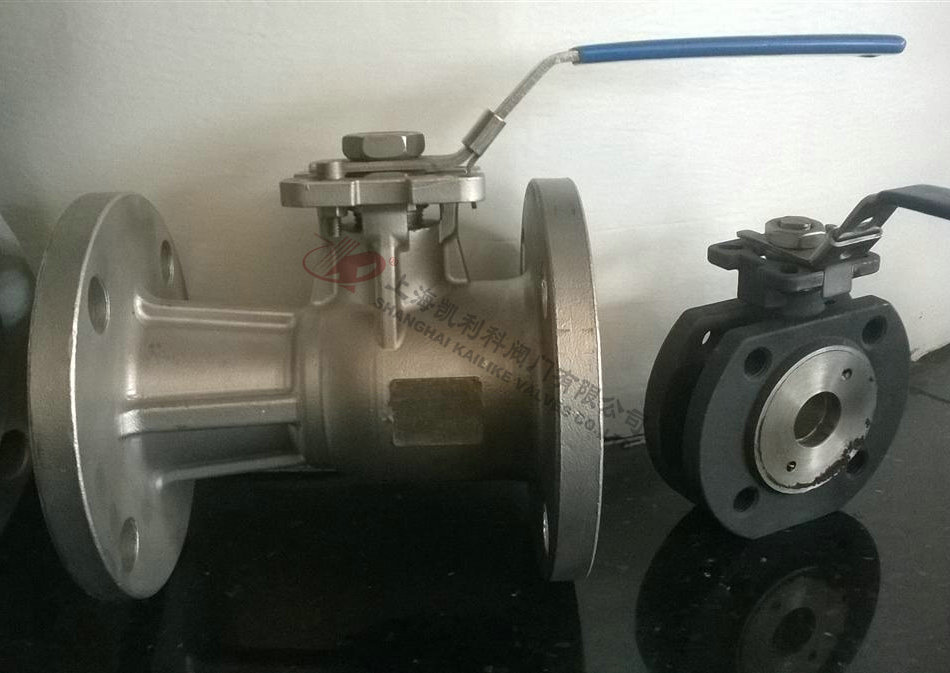

Q41PPL一体式高温球阀Q41PPL一体式高温球阀

Q41PPL一体式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等

产品名称: 一体式高温球阀 产品型号: Q41PPL
公称通径: DN15~DN100 结构形式: 球形
公称压力: 1.6Mpa~2.5MPa 连接方式: 法兰
适用温度: -20~232℃~550℃ 驱动方式: 手动、蜗轮、电动、气动
阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
适用介质: 水、油、蒸汽、导热油、气及某些腐蚀性液体 生产厂家: 上海凯利科阀门有限公司

产品说明

Q41PPL一体式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“凯利科”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。

性能参数

型号 公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
Q41PPL-16C 1.6 2.4 1.8 -28~+300 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q41PPL-25C 2.5 3.8 2.8 -28~+350 (PPN)

主要零部件材料:

序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450-10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢

外形结构图

主要外形尺寸

型号 规格 尺寸
L D D 1 D 2 z-φd H b
Q41PPL-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24

结构特点及作用原理

   该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
   顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。


声明:【Q41PPL一体式高温球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q41PPL一体式高温球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
