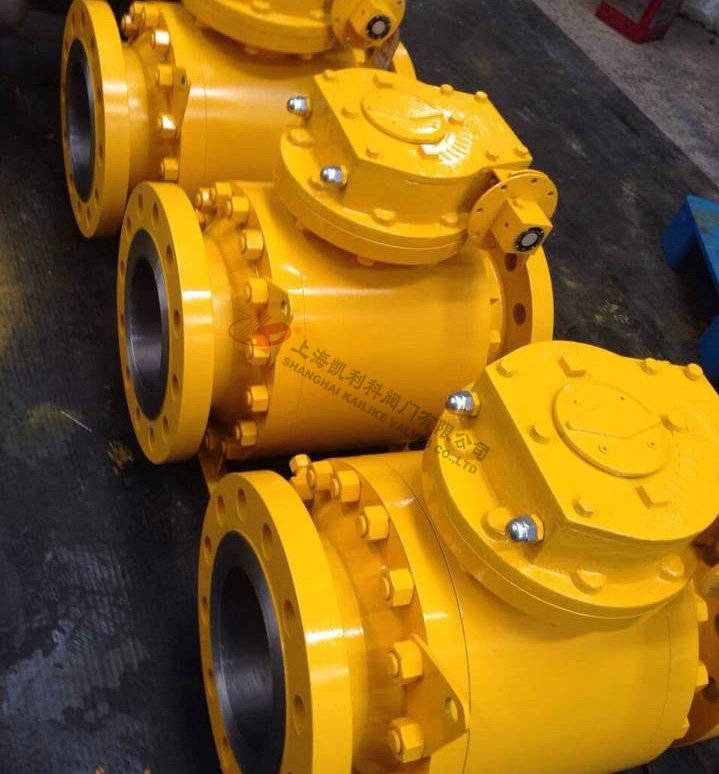

Q41F天然气专用球阀
Q41F天然气专用球阀该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。
|
产品名称： |
天然气专用球阀 |
产品型号： |
Q41F |
|
公称通径： |
DN15～DN300 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～4.0Mpa |
连接方式： |
法兰、螺纹 |
|
适用温度： |
≤80ºC |
驱动方式： |
手动、蜗轮、电动、气动 |
|
阀体材质： |
铸钢、WCB、碳钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI、ISO |
|
适用介质： |
燃气、液化气、气体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Q41F天然气专用球阀该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。
主要设计参数
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MP。
主要性能参数
|
公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
|
1.6 |
2.4 |
1.76 |
液化气、天然气等 |
-40~+80℃ |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
主要零件材料
|
阀体、阀盖 |
阀杆、球体 |
密封面 |
填料 |
|
WCB/不锈钢 |
不锈钢 |
不锈钢和聚四氟乙烯 |
聚四氟乙烯 |
外形结构图
主要外形尺寸
公称通径、
DN(mm) |
主要连接尺寸和外形尺寸（mm） |
重量
(kg) |
|
L |
D |
D1 |
D2 |
Z-фd |
H |
b |
f |
Do |
|
15 |
130 |
95 |
65 |
45 |
4-14 |
103 |
16 |
2 |
100 |
3 |
|
20 |
140 |
105 |
75 |
55 |
4-14 |
112 |
16 |
2 |
160 |
4 |
|
25 |
150 |
115 |
85 |
65 |
4-14 |
123 |
16 |
2 |
160 |
5 |
|
32 |
165 |
135 |
100 |
78 |
4-18 |
150 |
18 |
3 |
250 |
8 |
|
40 |
180 |
145 |
110 |
85 |
4-18 |
156 |
18 |
3 |
250 |
11 |
|
50 |
200 |
160 |
125 |
100 |
4-18 |
172 |
20 |
3 |
350 |
14 |
|
65 |
220 |
180 |
145 |
120 |
8-18 |
197 |
22 |
3 |
350 |
20 |
|
80 |
250 |
195 |
160 |
135 |
8-18 |
222 |
22 |
3 |
450 |
28 |
|
100 |
320 |
230 |
190 |
160 |
8-23 |
253 |
24 |
4 |
450 |
36 |
|
125 |
400 |
270 |
220 |
188 |
8-25 |
286 |
28 |
4 |
600 |
62 |
|
150 |
400 |
300 |
250 |
218 |
8-25 |
275 |
30 |
4 |
800 |
80 |
声明：【Q41F天然气专用球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q41F天然气专用球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
