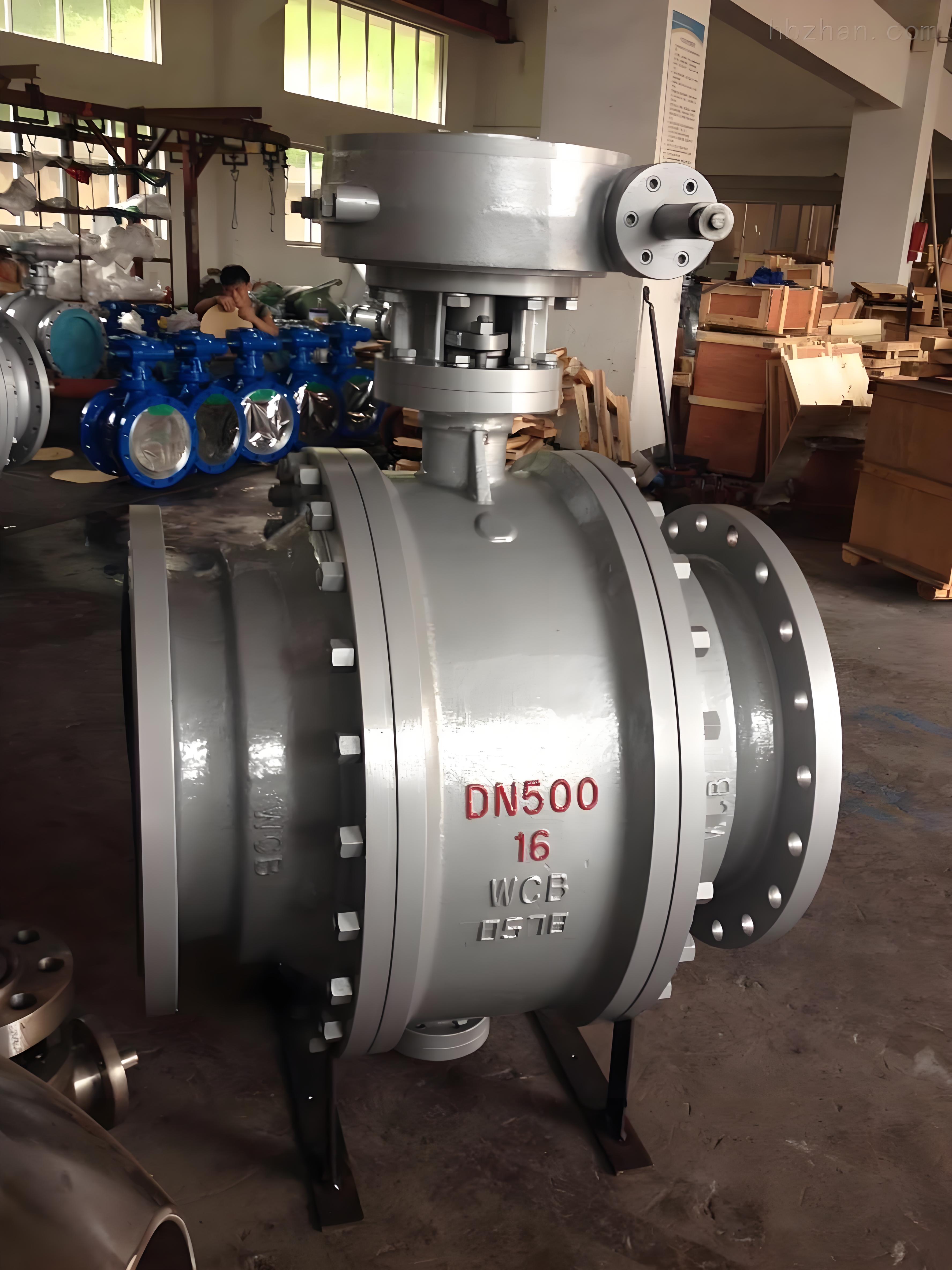

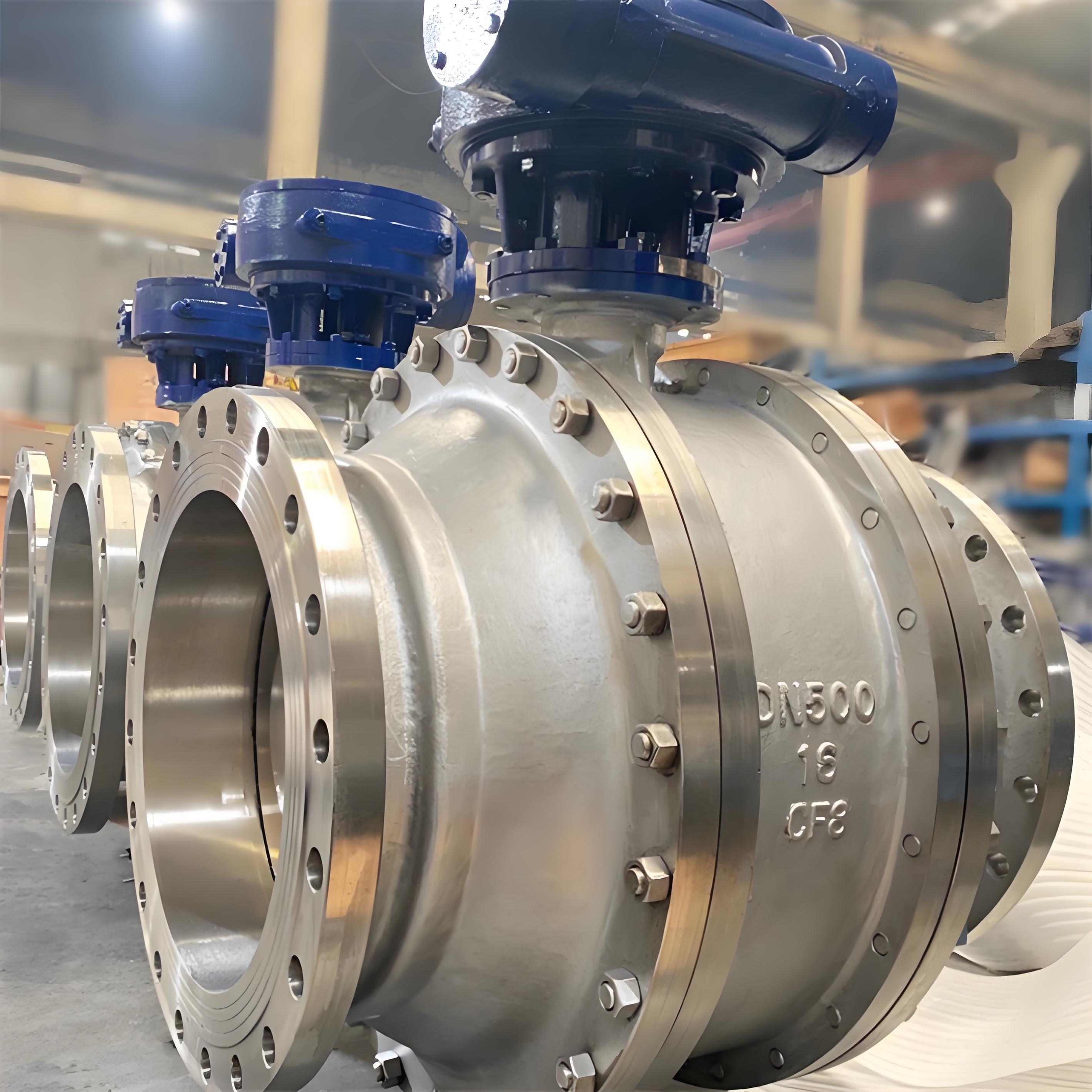

Q347Y-16/25C大口径金属硬密封固定式球阀

Q347Y-16/25C大口径金属硬密封固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。

产品名称：	大口径金属硬密封固定式球阀	产品型号：	Q347Y-16/25C
公称通径：	DN150～DN1200	结构形式：	固定球形
公称压力：	1.6Mpa～42.0Mpa	连接方式：	法兰
适用温度：	-29～450℃	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	A105锻钢、WCB铸钢、不锈钢304、316	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、燃气、气体及某些腐蚀性液体	生产厂家：	上海凯利科阀门有限公司

产品说明

Q347Y-16/25C大口径金属硬密封固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。

产品特征

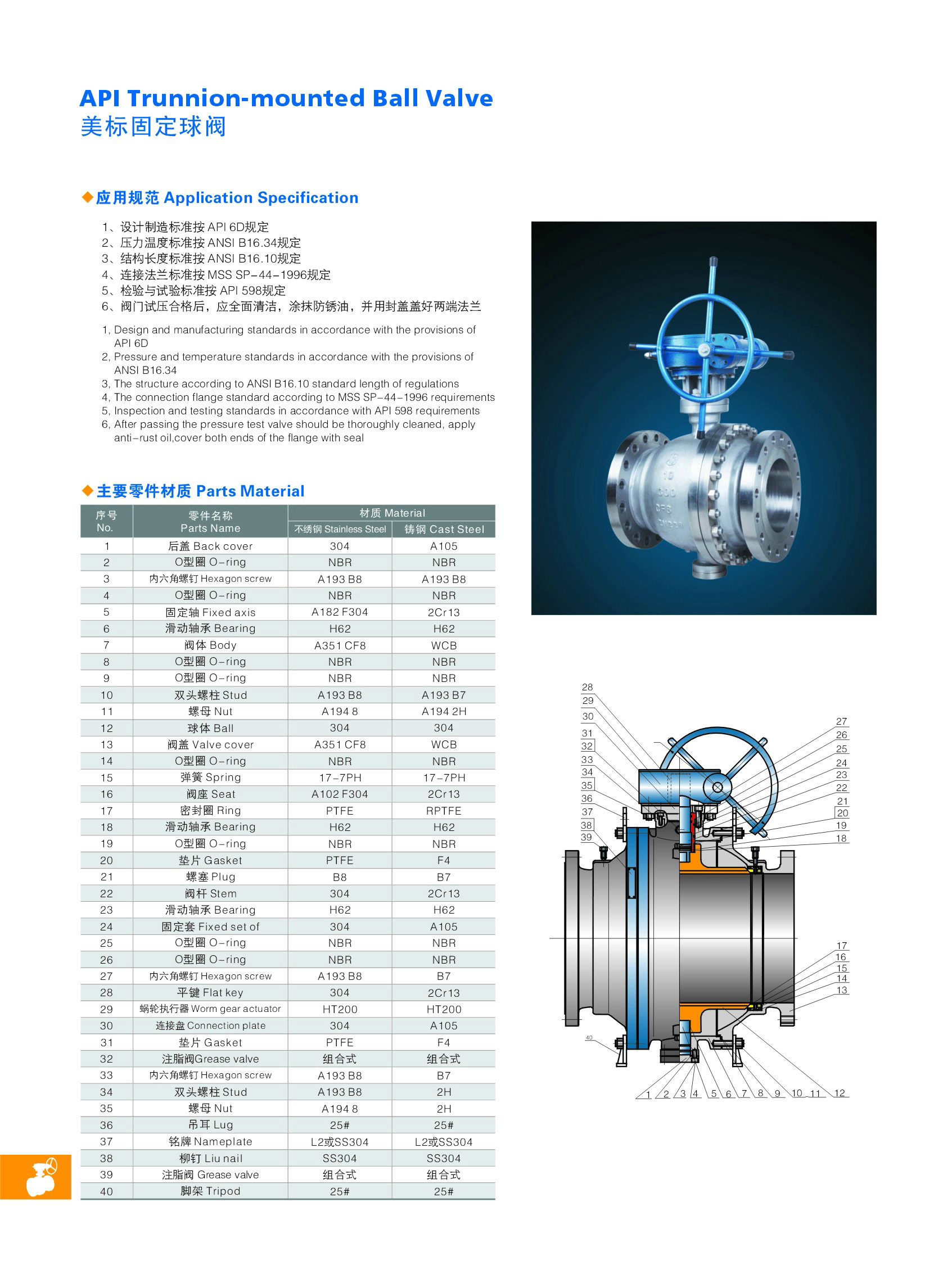

1、结构特点：Q347Y-16/25C大口径金属硬密封固定式球阀球体带有固定轴的球阀，称为固定球阀。固定球阀主要用于高压大口径。根据阀座密封圈的安装不同，固定球阀可以有两种结构：球体前密封的阀座，球体后密封的阀座
2、整体结构：具有全通道、紧急密封、防火等特点。
3、全通径：阀门流道孔直径与管和径内径一致，更于管线清扫。
4、阻塞与排泄：阀门处于关闭状态时，上下游侧的阀座使流体阻断，阀体中腔的积治物可以排泄，排泄装置如下机能：
① 事前可检查阀座是否泄漏损伤；
②减少介质更换对阀门的污染；
③ 在工作压力下，阀门处于全开或全关状态时，可更换阀杆部填料函。（如图5所示排泄装置是排污塞）

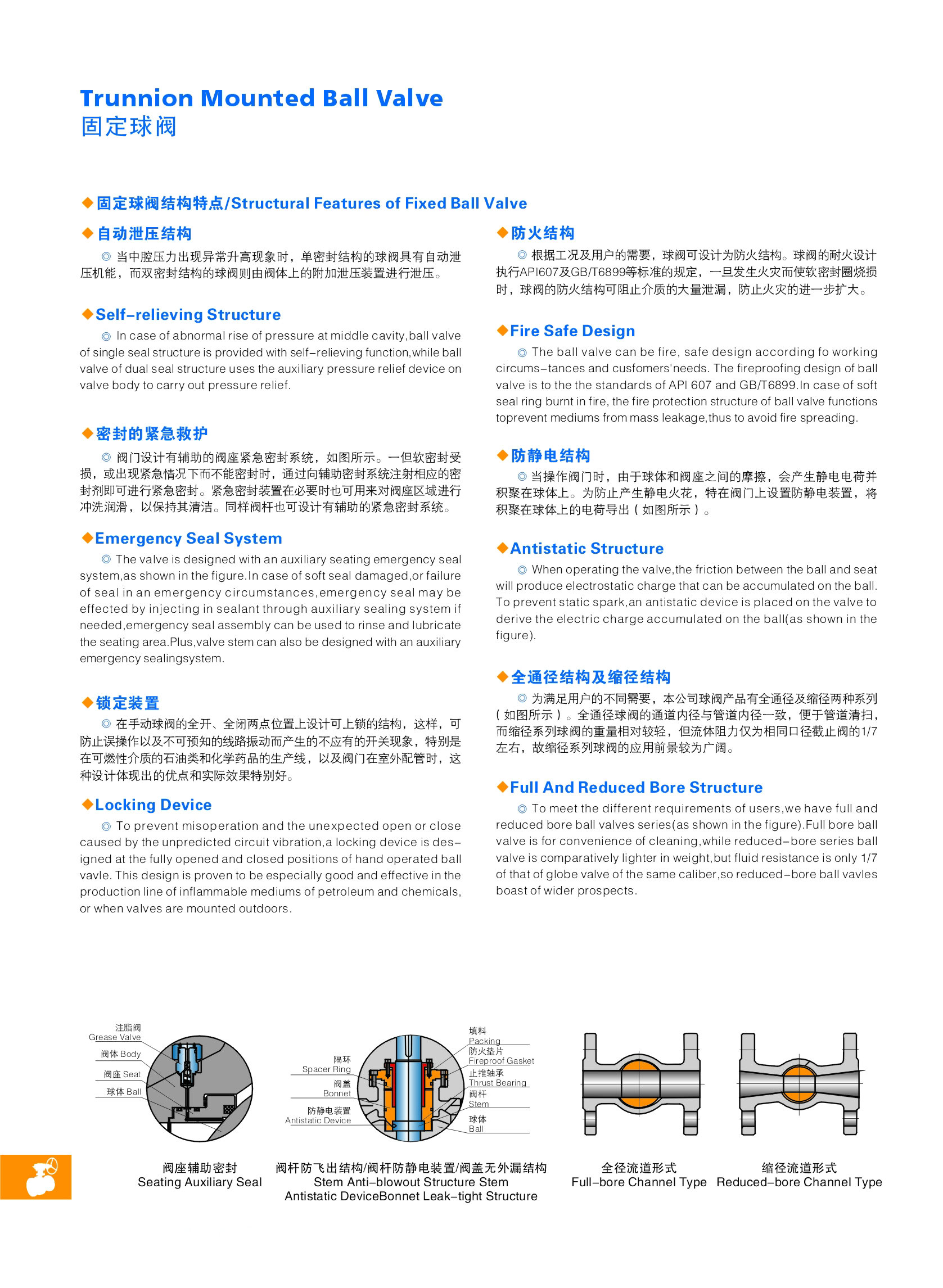

5、自动泄压
阀门中腔停滞的介质由于温度升高，而出现异常升高时，阀座或阀体上安装的安全阀可以自动泄压。
6、防火结构
采用双重密封，当发生火灾时，非金属阀座烧损后，介质将球体压紧在阀体上的金属密封面阻止介质大量漏出，符合API607规定。
7、紧急密封
阀座及阀杆密封件出现损伤而引起泄漏时，通过注脂阀注入密封脂可以起瞬时应急密封作用。
8、阀杆加长

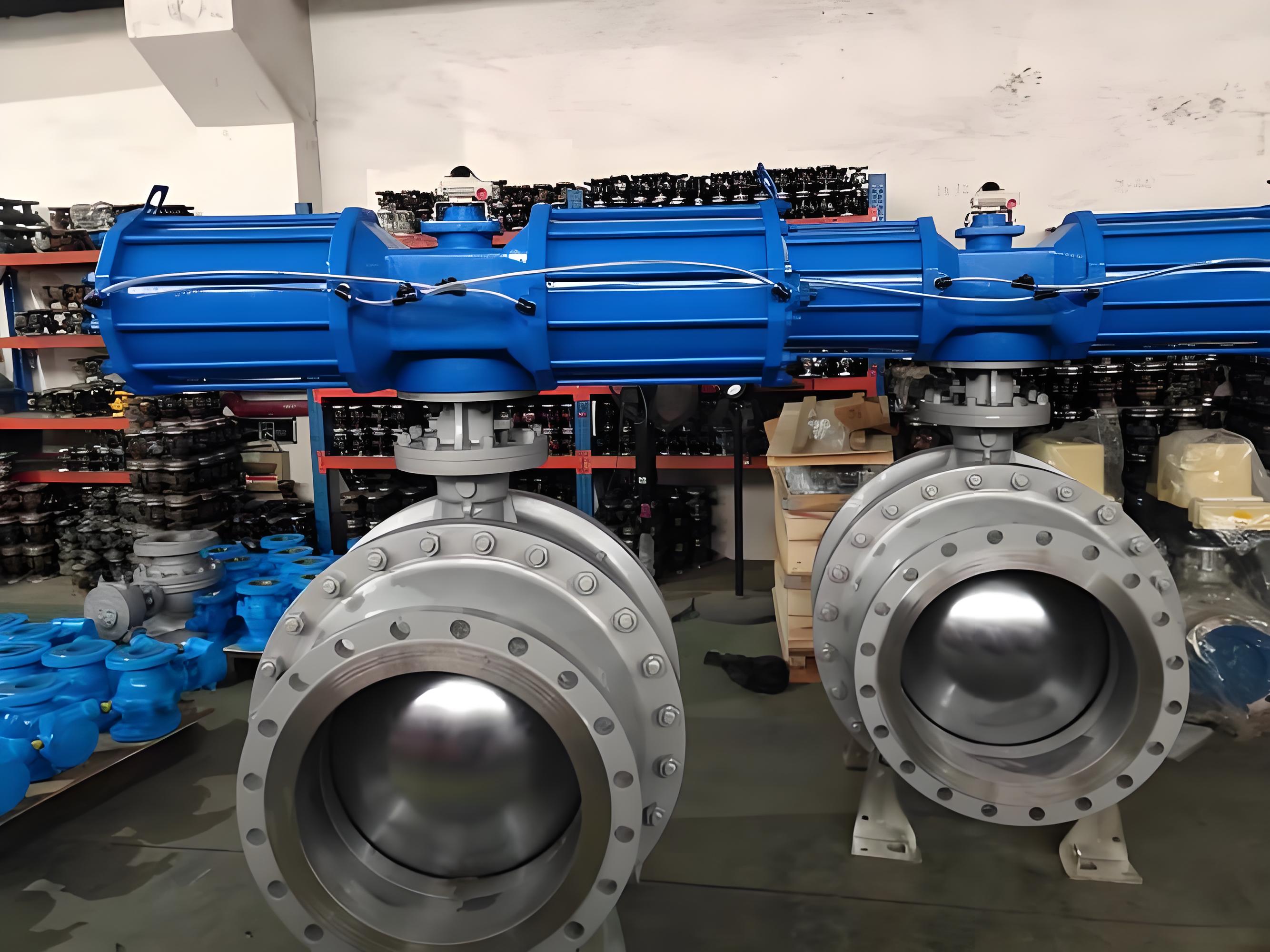

阀杆加长适用于地下安装及低温介质用，加长尺寸，根据需要确定。操作方式有手动、气动、电动、气液联动、液动等。
