Q641F46气动衬氟球阀

您的位置:阀门 - 球阀 - Q641F46气动衬氟球阀 更新时间:2024-03-27 09:03:39
Q641F46气动衬氟球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q641F46气动衬氟球阀是由气动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有...

    • 产品描述
    • 在线询价
    • 技术咨询
    Q641F46气动衬氟球阀Q641F46气动衬氟球阀

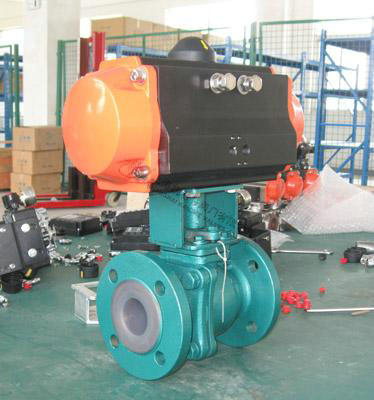

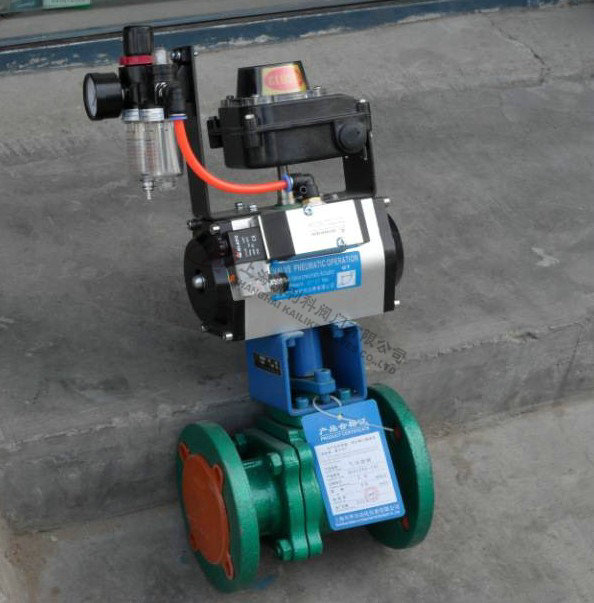

    Q641F46气动衬氟球阀是由气动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。气动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。

    产品名称: 气动衬氟球阀 产品型号: Q641F46
    公称通径: DN15~DN300 结构形式: 球形
    公称压力: 1.6Mpa~6.4Mpa 连接方式: 法兰
    适用温度: ≤450ºC 驱动方式: 手动、气动、电动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、导热油、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q641F46气动衬氟球阀是由气动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。气动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。

    产品特点

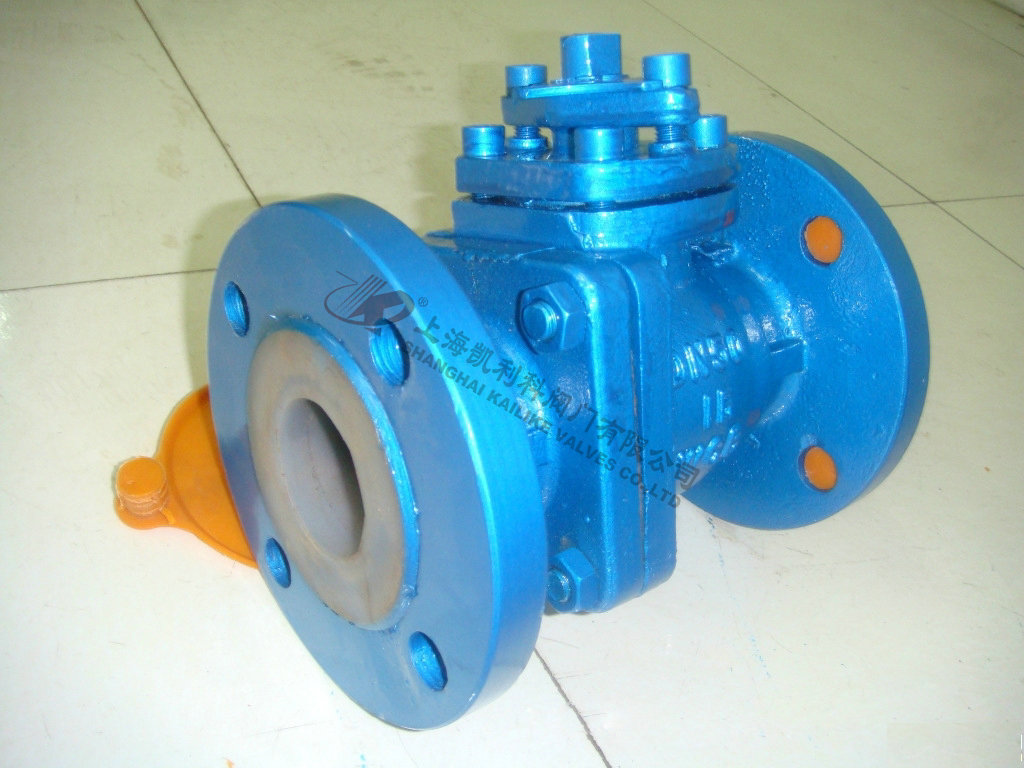

    1.阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,具有可靠的耐腐蚀性和密封性。
    2.体积小,重量轻,结构简单,安装维修方便。
    3.流阻小,流通能力大。
    4.适用场景,适用于强酸、强碱等腐蚀性介质。

    主要零件材料

    零件名称 材料
    阀体、阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
    球体 2Cr13+氮化处理+46 304+46 316+46 316L+46
    阀杆 2Cr13+46 304+46 316+46 316L+46
    阀座密封圈 PTFE、碳素纤维+PTFE
    密封填料 V型聚四氟乙烯填料

    设计规范

    设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
    法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
    结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
    检验与试验 JB/T 9092、API 598、GB/T13927

    技术参数

    公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    公称压力(MPa) PN1.0、1.6MPa
    泄漏量 软密封:零泄漏
    阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
    阀芯形式 "O"型球形阀芯
    密封填料 聚四氟乙烯(PTFE)
    连接形式 法兰
    可调范围 DN15-65 DN80-300
    250:1
    基本误差 带定位器:小于全行程的±2%
    死区 带定位器:小于全行程的2%
    适用温度 密封面
    PTFE≤180℃
    配置执行机构 GT、AT、AR、AW系列单双作用气动执行机构
    控制方式 开关两位控制、4-20mA模拟量控制

    执行机构参数

    执行器型号 GT、AT、AR、AW系列单双作用气动执行器
    供气压力 0.4~0.7MPa
    气源接口 G1/4"、G1/8"、G3/8"、G1/2"
    环境温度 -30~+70℃
    作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
    双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

    外形结构图



    主要外形连接尺寸

    公称通径DN(mm) 主要尺寸 法兰尺寸
    PN1.6MPa PN2.5MPa
    L H L1 D D1 D2 n-φd D D1 D2 n-φd
    15 130 185 140 95 65 46 4-14 95 65 46 4-14
    20 140 191 140 105 75 45 4-14 105 75 56 4-14
    25 150 193 140 115 85 65 4-14 115 85 65 4-14
    32 165 212 164 140 100 76 4-18 140 100 76 4-18
    40 180 217 164 150 110 84 4-18 150 110 84 4-18
    50 200 260 190 165 125 99 4-18 165 125 99 4-18
    65 220 293 210 185 145 118 4-18 185 145 118 8-18
    80 250 323 247 200 160 132 8-18 200 160 132 8-18
    100 280 382 276 220 180 156 8-18 235 190 156 8-22
    125 320 468 348 250 210 184 8-18 270 220 184 8-26
    150 360 510 378 285 240 211 8-22 300 250 211 8-26
    200 400 655 524 340 295 266 12-22 360 310 274 12-26
    250 630 / / 405 355 319 12-26 425 370 330 12-30
    300 750 / / 460 410 370 12-26 485 430 389 16-30
    注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。


    声明:【Q641F46气动衬氟球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q641F46气动衬氟球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
