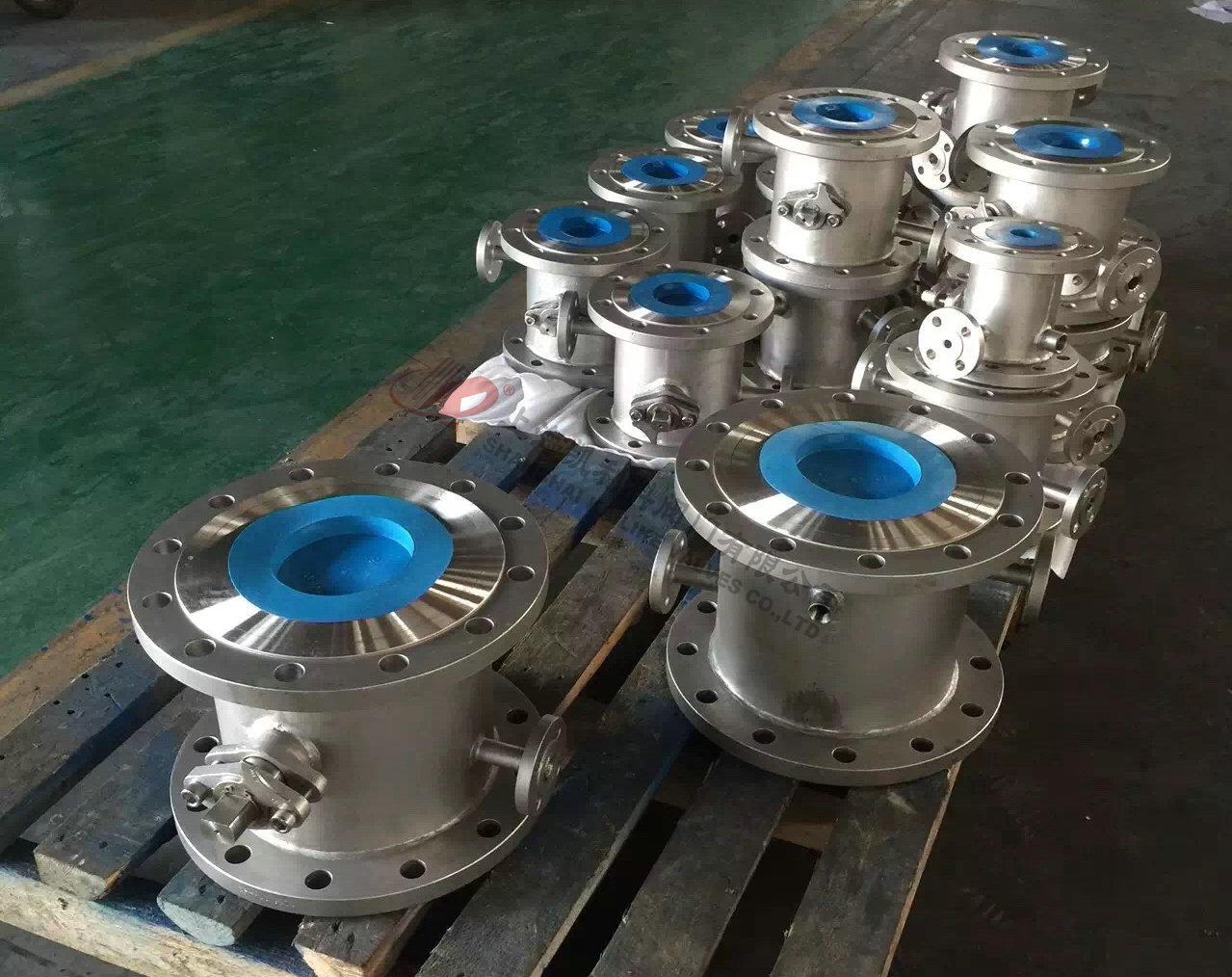

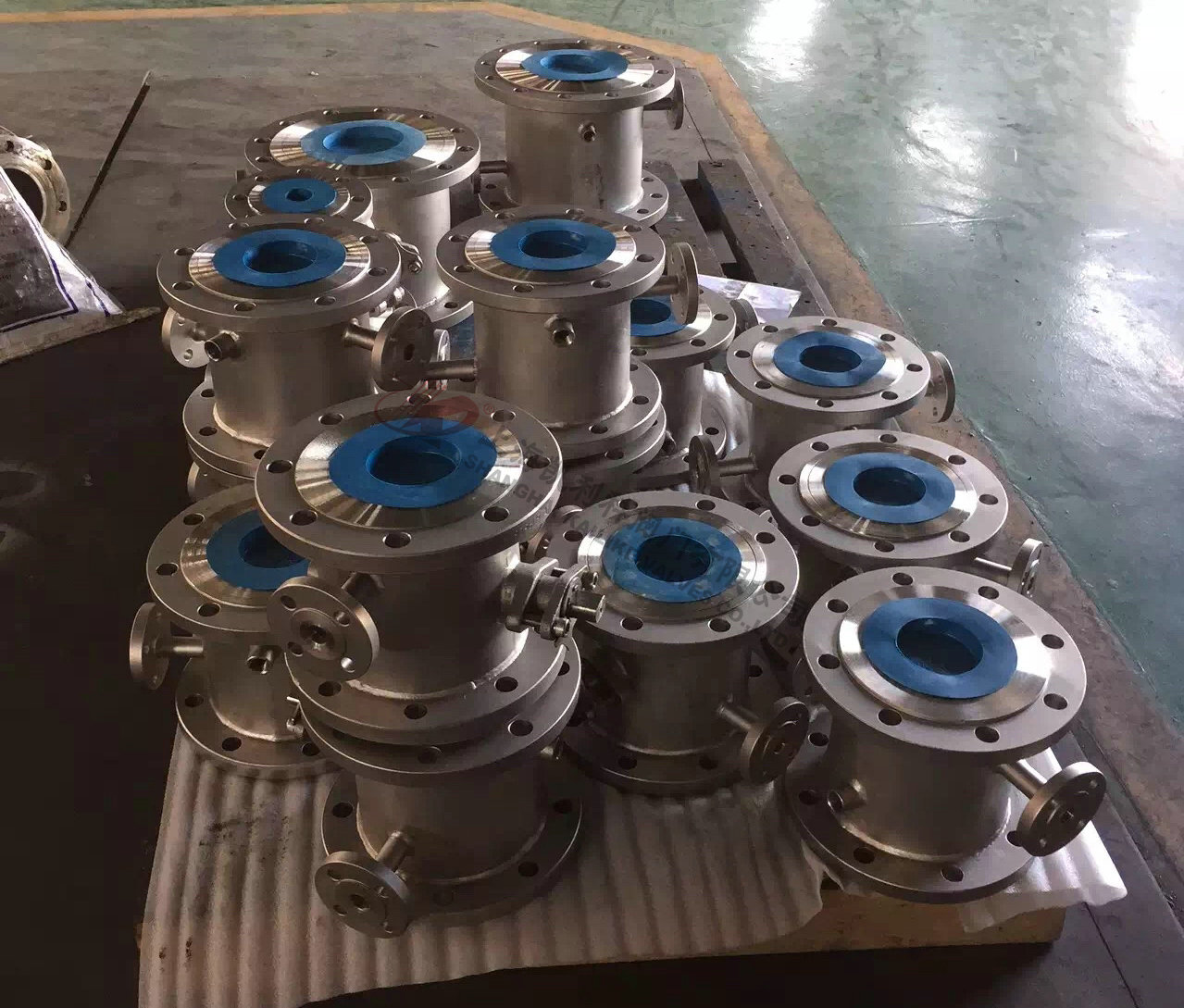

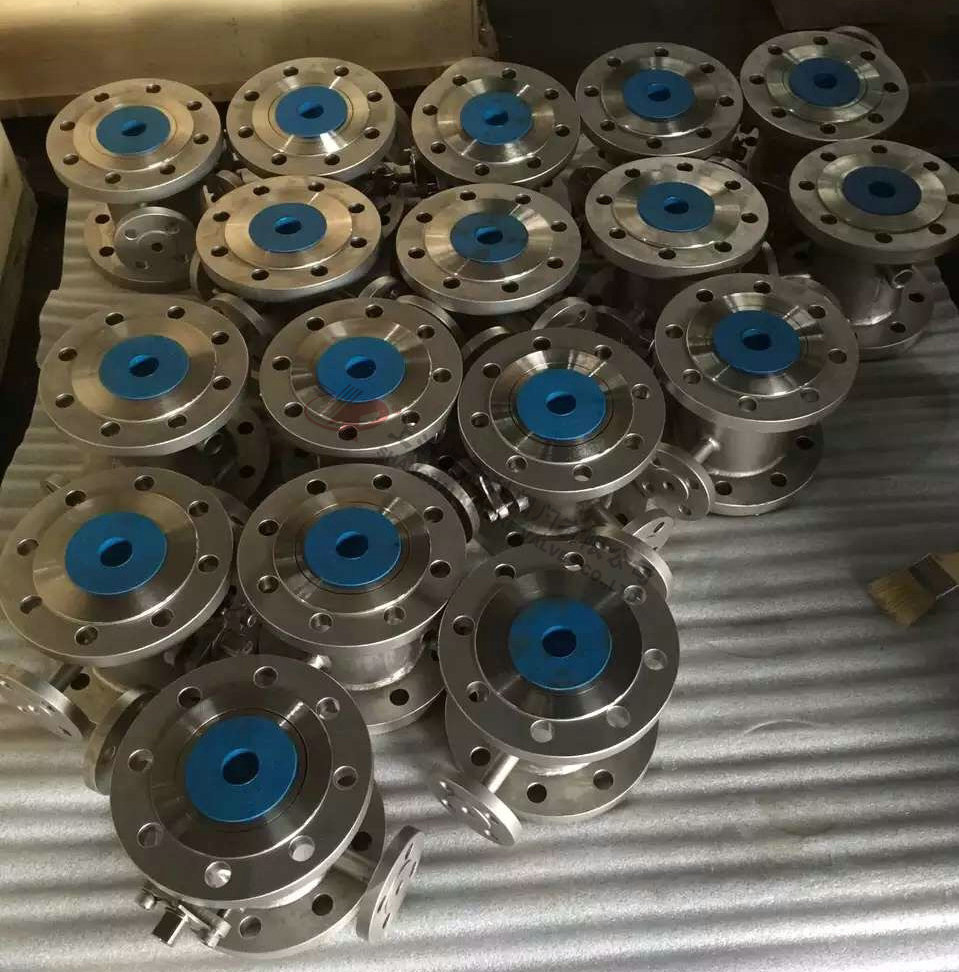

BQ41H夹套保温球阀
BQ41F/BQ41H夹套保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
|
产品名称： |
夹套保温球阀 |
产品型号： |
BQ41F/BQ41H |
|
公称通径： |
DN15～DN300 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～6.4Mpa |
连接方式： |
法兰、内螺纹 |
|
适用温度： |
≤450ºC |
驱动方式： |
手动、气动、电动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气体、导热油、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
BQ41F/BQ41H夹套保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
主要零件材质表：
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
GB |
ASTM |
GB |
ASTM |
|
1 |
夹套 |
25 |
A105 |
5 |
球体 |
|
|
|
2 |
阀座 |
WCB |
A216-WCB |
6 |
阀杆 |
1Cr13 |
A247-410 |
|
3 |
阀体 |
1Cr18Ni9Ti |
SS304 |
7 |
填料 |
柔性石墨 |
|
4 |
密封圈 |
PTFE、对位聚苯 |
8 |
填料压盖 |
WCB |
A216-WCB |
技术规范：
|
设计标准 |
ASMEB16.34GB/T12224 |
|
结构长度 |
ASMEB16.10GB/T12221 |
|
连接法兰 |
ASMEB16.34JB/T79 |
|
驱动方式 |
手动、电动、气动 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
外形结构图
主要连接尺寸
|
公称通径 (DN) |
b |
L |
D |
E |
Q |
H |
W |
管螺纹 |
|
(mm) |
(in) |
(mm) |
(in) |
P |
|
20 |
3/4″ |
19 |
117 |
40 |
11/2″ |
58.5 |
147 |
101 |
170 |
G3/4″ |
|
25 |
1″ |
25 |
127 |
50 |
2″ |
62.5 |
156 |
106 |
170 |
G3/4″ |
|
40 |
11/2″ |
38 |
165 |
65 |
21/2″ |
63.5 |
181 |
125 |
250 |
G3/4″ |
|
50 |
2″ |
51 |
178 |
80 |
3″ |
68 |
218 |
135 |
250 |
G3/4″ |
|
80 |
3″ |
76 |
229 |
150 |
6″ |
82 |
275 |
193 |
350 |
G3/4″ |
|
100 |
4″ |
102 |
254 |
200 |
8″ |
83 |
300 |
265 |
420 |
G3/4″ |
|
150 |
6″ |
152 |
292 |
250 |
10″ |
95 |
403 |
355 |
1000 |
G3/4″ |
|
200 |
8″ |
203 |
330 |
300 |
12″ |
100 |
492 |
410 |
1300 |
G3/4″ |
声明：【BQ41H夹套保温球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的BQ41H夹套保温球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
