Q71F对夹式薄型球阀

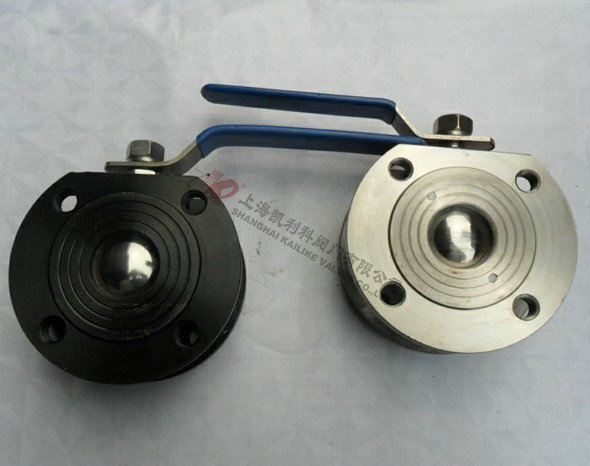

Q71F对夹式薄型球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行调节或切断控制。
|
产品名称： |
对夹式薄型球阀 |
产品型号： |
Q71F |
|
公称通径： |
DN15～DN200 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～4.0Mpa |
连接方式： |
对夹式 |
|
适用温度： |
-20ºC～+180ºC～425ºC～550ºC |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
铸钢、碳钢、锻钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、气体、液体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Q71F对夹式薄型球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行调节或切断控制。
主要阀体材料
|
型号 |
Q71F-16C |
Q71F-25 |
Q71F-16P |
Q71F-25P |
Q71F-16R |
Q71F-25R |
|
工作压力（MPa） |
1.6 |
2.5 |
1.6 |
2.5 |
1.6 |
2.5 |
|
适用温度（℃） |
≤150 |
≤150 |
|
适用介质 |
无腐蚀性介质 |
腐蚀性介质 |
|
材料 |
阀体、密封瓶帽 |
WCB |
CF8 |
CF3 |
|
阀杆 |
2CR13 |
304SS |
316SS |
|
密封圈 |
PTFE |
|
填料 |
PTFE |
外形结构图
主要连接尺寸
|
口径(in") |
1/2 |
3/4 |
1 |
1 1 / 4 |
1 1 / 2 |
2 |
2 1 / 2 |
3 |
4 |
5 |
6 |
8 |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
|
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
声明：【Q71F对夹式薄型球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q71F对夹式薄型球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
