BD343H法兰保温蝶阀

您的位置：阀门 - 蝶阀 - BD343H法兰保温蝶阀更新时间：2024-11-01 08:11:15

质量安全：压力、材质、密封等全方位检测确保质量过关！

价格比较：在相同品质的情况下，厂里直销，更具有优势！

交货快捷：常规产品现货供应，生产加工销售一条龙服务！

导读：BD343H法兰保温蝶阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。法兰保温蝶阀的夹套焊装于阀门的...

产品描述
在线询价
技术咨询

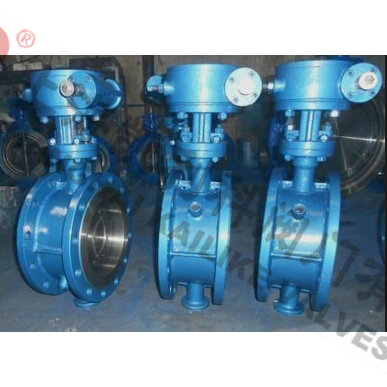

BD343H法兰保温蝶阀

BD343H法兰保温蝶阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。法兰保温蝶阀的夹套焊装于阀门的侧面，阀门的侧面设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

产品名称：	法兰保温蝶阀	产品型号：	BD343H
公称通径：	DN50～DN1000	阀座密封：	堆焊合金、司太立合金
公称压力：	1.0Mpa～4.0MPa	连接方式：	法兰式
适用温度：	-20ºC～+550ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	易凝固、高粘度介质	生产厂家：	上海凯利科阀门有限公司

产品说明

BD343H法兰保温蝶阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。法兰保温蝶阀的夹套焊装于阀门的侧面，阀门的侧面设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

产品特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

设计标准

设计标准	ASME B16.34、GB/T 12238
结构长度	ASME B16.10、GB/T 15188.2
连接法兰	ASME B16.5、JB/T79、GB/T9113
驱动方式	手动、电动、气动
检验和试验	JB/T9092、GB/T13927、API589

技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～600℃ 不锈钢-40℃～600℃

外形结构图

主要外形尺寸

公称通径DN(mm)		结构长度(标准值)		外形尺寸(参考值)										连接尺寸(标准值)						参考重量D1343H
公称通径DN(mm)		L		H	BD343H			BD643H			BD943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	长long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-14	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-14	185	145	8-18	22
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	4-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	4-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-18	300	250	8-26	50
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	8-18	360	310	12-26	64
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-18	425	370	12-30	99
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-22	485	430	16-30	130
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	12-22	555	490	16-33	188
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	58/0	525	16-22	620	550	16-36	270
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	16-22	670	600	20-36	350
500	20	229	350	380	1305	5385	580	1290	650	280	1415	575	714	715	650	20-22	730	660	20-36	375
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-26	845	770	20-39	560
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-26	960	875	24-42	610
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-30	1085	990	24-48	880
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1125	1050	24-30	1185	1090	28-48	1100
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-30	1320	1210	28-56	1600
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-33	1530	1420	32-56	2150
1400	56	530	710	850	2435	1000	925				2886			1685	1590	36-36	1755	1640	36-62	3200
1600	64	600	790	1030	2780	1000	925				3456			1930	1820	40-36	1975	1830	40-62	5000
1800	72	670	870	1230	3020	1100	980				3420			2130	2020	44-39	2195	2070	44-70	6800
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-42	2425	2300	48-70	9100

声明：【BD343H法兰保温蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的BD343H法兰保温蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
