GI不锈钢真空蝶阀
GI不锈钢真空蝶阀用于接通或切断真空管路中的气流。阀体的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。除了能用在真空状态下，也能用在低压状态下使用。不锈钢真空蝶阀适用介质为纯净空气和非腐蚀性气体。
|
产品名称： |
不锈钢真空蝶阀 |
产品型号： |
GI |
|
公称通径： |
DN40～DN1200 |
阀座密封： |
氟橡胶、丁晴橡胶、金属座 |
|
公称压力： |
105～1.3×10-4Pa |
连接方式： |
对夹式 |
|
适用温度： |
-30ºC～+150ºC |
驱动方式： |

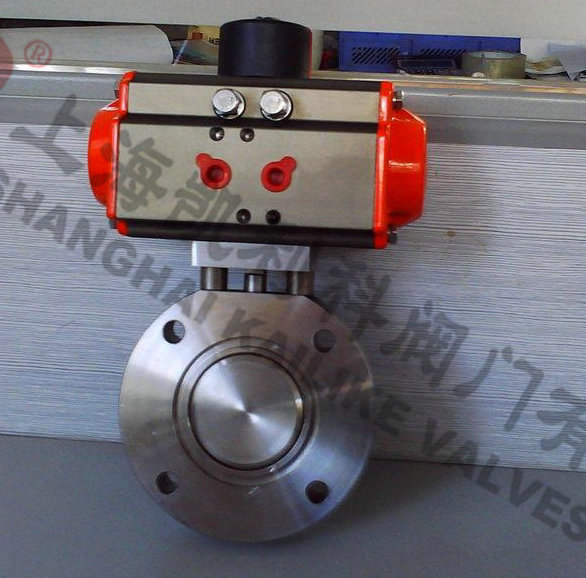

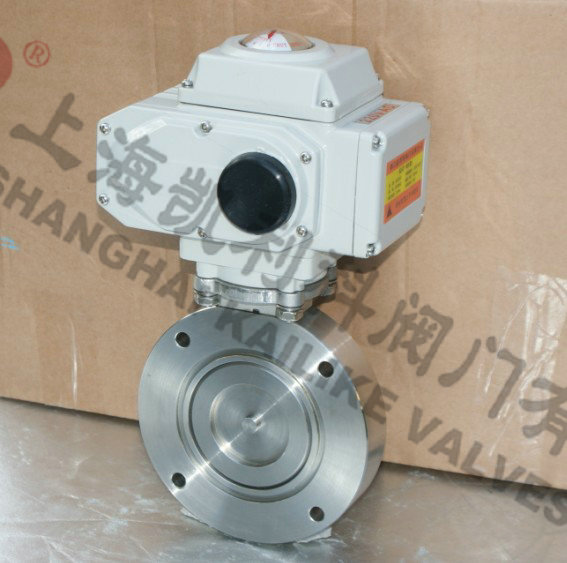

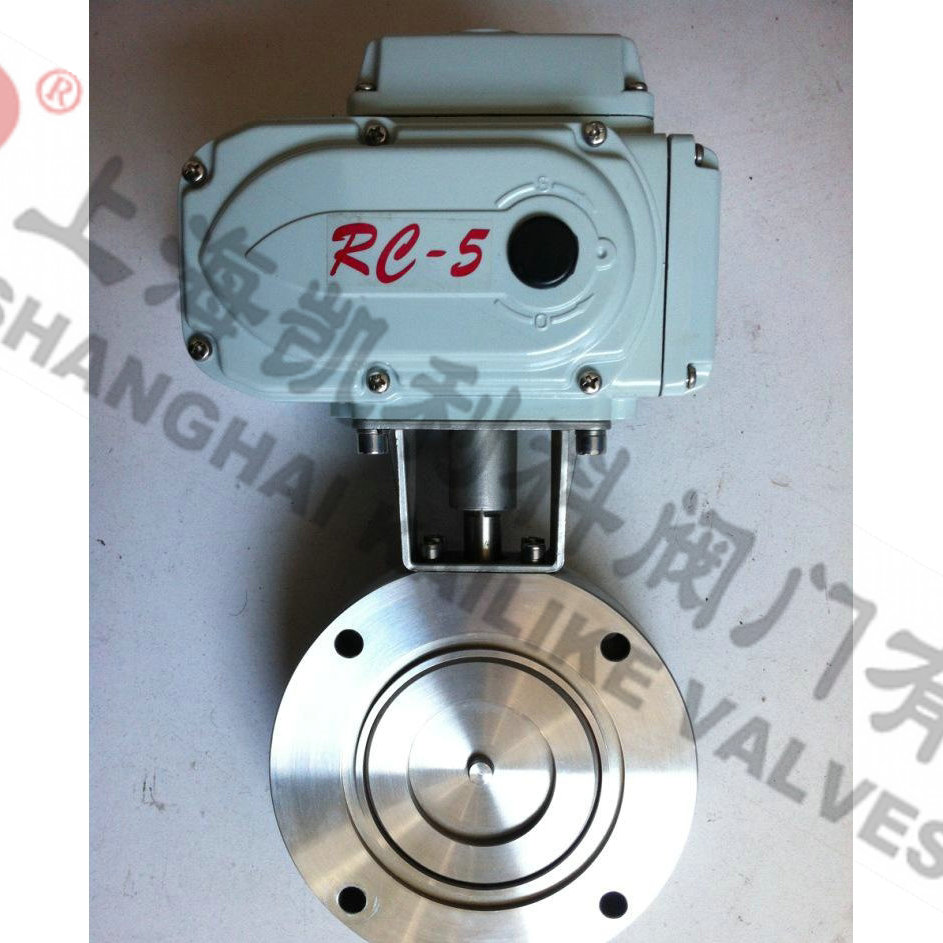

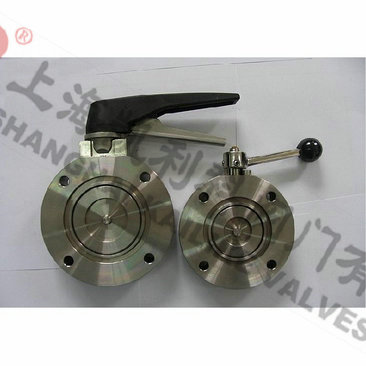

手动、电动、气动 |
|
阀体材质： |
铸钢、不锈钢、316、316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
空气 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GI不锈钢真空蝶阀用于接通或切断真空管路中的气流。阀体的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。除了能用在真空状态下，也能用在低压状态下使用。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。
技术性能
|
适用范围：Applicability |
105～1.3×10-4Pa |
|
阀门漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
适用温度：Applicable Temperature |
-25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶) |
|
气源压力：Mains Voltage |
0.4～0.6MPa |
|
安装方向：Mounting Direction |
任意 |
主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶
外形结构图
主要外形尺寸
真空标准：GB6070
|
型号 |
DN |
D |
D0 |
B |
N |
C |
H |
L |
|
GI-32 |
32 |
90 |
70 |
22 |
4 |
9 |
130 |
140 |
|
GI-40 |
40 |
100 |
80 |
22 |
4 |
9 |
140 |
155 |
|
GI-50 |
50 |
110 |
90 |
22 |
4 |
9 |
150 |
170 |
|
GI-63 |
63 |
130 |
110 |
28 |
4 |
9 |
170 |
190 |
|
GI-80 |
80 |
145 |
125 |
28 |
8 |
9 |
185 |
212 |
|
GI-100 |
100 |
165 |
145 |
28 |
8 |
9 |
206 |
242 |
|
GI-125 |
125 |
200 |
175 |
34 |
8 |
11 |
240 |
283 |
|
GI-160 |
150 |
225 |
200 |
34 |
8 |
11 |
265 |
320 |
|
GI-200 |
200 |
285 |
260 |
40 |
12 |
11 |
334 |
400 |
|
GI-250 |
250 |
335 |
310 |
45 |
12 |
11 |
384 |
473 |
|
GI-320 |
300 |
425 |
395 |
50 |
12 |
147 |
472 |
568 |
|
GI-400 |
400 |
510 |
480 |
60 |
16 |
14 |
560 |
700 |
真空标准：JB919
|
型号 |
DN |
D |
D0 |
B |
N |
C |
H |
L |
|
GI-32 |
32 |
78 |
64 |
22 |
4 |
7 |
118 |
134 |
|
GI-40 |
40 |
85 |
70 |
22 |
4 |
7 |
125 |
147 |
|
GI-50 |
50 |
110 |
90 |
22 |
4 |
9 |
150 |
170 |
|
GI-63 |
63 |
125 |
105 |
28 |
4 |
9 |
165 |
187 |
|
GI-80 |
80 |
145 |
125 |
28 |
4 |
9 |
185 |
212 |
|
GI-100 |
100 |
170 |
145 |
28 |
4 |
12 |
210 |
244 |
|
GI-125 |
125 |
195 |
170 |
34 |
4 |
12 |
238 |
280 |
|
GI-150 |
150 |
220 |
195 |
34 |
8 |
12 |
263 |
317 |
|
GI-200 |
200 |
275 |
250 |
40 |
8 |
12 |
324 |
396 |
声明：【GI不锈钢真空蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GI不锈钢真空蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
