球阀工作原理（图）
来源：www.fm058.com作者：上海凯利科阀门有限公司更新时间：2023-03-31 10:03:38
球阀(Ball Valve）启闭件是球体，由阀杆带动，并绕球阀轴线作旋转90°开启或关闭。亦可用于流体的调节与控制，在管路中主要用来做切断、分配和改变介质的流动方向，密封性好，操作方便，开闭迅速，结构简单、体积小、阻力小，重量轻等特点。

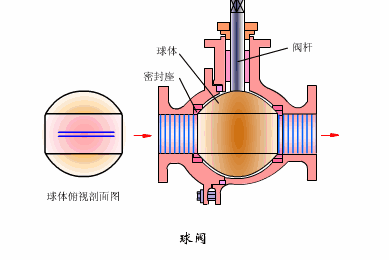

球阀工作原理（图）
 |
1、通过阀杆向左传动球体，旋转90度，全部打开。
2、通过阀杆向右传动球体，旋转90度，全部关闭。 |
球阀结构原理
1．球阀由阀体、阀杆、密封座、球体组成。
2．球阀的球芯是圆形的，可通过模拟信号调节球体开量，从而达到精准调节。
3．密封可靠，采用四氟密封可达到0泄露，可用于气体、真空系统中。
4．耐高温，采用PPL密封或金属硬密封，在一些高温气体或液体中正常使用。
5．结构简单，可自由拆卸密封，更换密封材料，使用方便。
6．使用寿命长，在正常工况下，多频操作，无需更换密封件，可连续10万次动作。
7．可用范围广，用于水、蒸汽，气体，天然气、液化气等领域，高真空系统至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
9、全通径结构，流体阻力小，流量大，流量不受损失。
10、启闭速度快，开启关闭只需90度旋转，最快开启时间1秒。
