角座阀工作原理（图）
来源：www.fm058.com作者：上海凯利科阀门有限公司更新时间：2023-03-31 10:03:39
角座阀(Corner Valve）广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配合电磁阀使用，用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。主要用于自动化工业控制流体水、油、空气、蒸气、液体、气体等。使用安全、免维护、寿命长的优点。

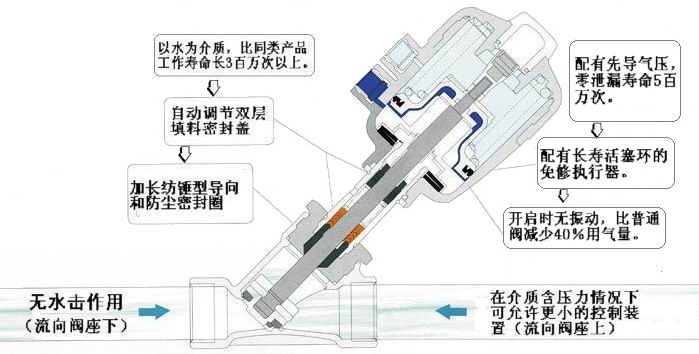

角座阀工作原理（图）
 |
角座阀是根据弹簧复位达到开启和关闭的作用，可分为常开型与常闭型，单作用及双作用气缸进行开关。
双作用（气动头通常为两个孔）；工作原理：给气、断气控制其开关。
单作用（气动头通常为一个孔）；工作原理：给气开，给气关。
|
角座阀结构原理
角座阀保持流速能够节省空间.它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀，使用时,应该选择常开或常闭. 角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配合电磁阀使用，用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。
1、角座阀主要由单作用、双作用气缸、阀体、组成。
2、角座阀具有阀门开或关位置显示。
3、外部气动先导，可增加使用寿命，免维护。
4、溢流口与滑块间有自调节密封压盖，可提高密封性能。
5、阀体角座结构，可实现大流量（特别是与普通截止阀相比较），结构紧凑响应快。
6、角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配合电磁阀使用，用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。
